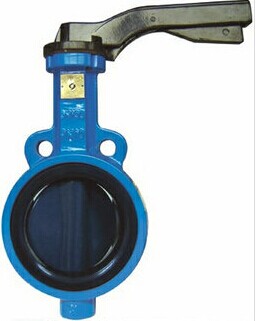

产品名称：无销蝶阀
产品型号：D71N
产品口径：DN50-300
产品压力：1.0MPa
产品材质：铸钢、不锈钢、合金钢等
联系电话：15901687301
无销蝶阀概述：
1.采用尼龙无销蝶板，具有优异的减磨、自润滑性，操作力矩比普通有销蝶阀降低百分之四十。
2.密封面耐磨性好（尼龙耐磨性是铜的七倍），可明显延长蝶阀的使用寿命，与普通中线蝶阀相比，使用寿命可明显延长3倍。
3.尼龙材料无任何毒性，并且抗菌、抗霉，符合人们日益重视的绿色环保要求。
4.尼龙具有优异的耐碱、盐性能，耐弱酸侵蚀，对有机化合物呈惰性，适应范围广。
5.先进的无销连接，保证了介质与金属完全隔离，提高了产品的可靠性，使蝶阀的维修简便易修，省时省工。
6.产品价格远低于不锈钢阀门价格，可明显降低工程造价。
7.产品与管道法兰连接尺寸符合现有蝶阀产品的各国标准 尼龙涂覆可防止菌类生长，同时又抗腐蚀能经受2000小时的盐雾试验，10年的海水浸泡试验，同时又能防紫外线的照射和冲击，并具有摩擦系数小。
无销蝶阀设计标准：
1、结构长度执行：GB/T12221-1989.DIN3202-1999.标准。
2、连接法兰符合：GB、DIN、ANSI、JIS、BS标准。
3、试验与检验按GB/T13927-92《通用阀门压力试验》及API598标准的规定。
|
9 |
孔用挡圈 |
65Mn |
|
8 |
垫片 |
Q235-A |
|
7 |
对开环 |
BRONZE |
|
6 |
阀座 |
BUNA-N、EPDM |
|
5 |
O型圈 |
BUNA-N |
|
4 |
衬套 |
BRONZE、PTFE |
|
3 |
阀轴 |
SS416 |
|
2 |
蝶板 |
DI/CF8 |
|
1 |
阀体 |
CASTIRON |
|
序号 |
名称 |
材质 |
|
参数/规格 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
|
HA |
76 |
90 |
95 |
114 |
127 |
140 |
176 |
205 |
240 |
|
HB |
116 |
113 |
123 |
150 |
155 |
165.5 |
208 |
250 |
295 |
|
HC |
32 |
32 |
32 |
32 |
32 |
32 |
36 |
36 |
36 |
|
L |
45 |
48 |
49 |
55 |
58 |
59 |
64 |
70 |
80 |
|
φA |
12.7 |
12.7 |
12.7 |
15.8 |
19.05 |
19.05 |
22.2 |
28.6 |
31.8 |
|
φC |
90 |
90 |
90 |
90 |
90 |
90 |
125 |
125 |
150 |
|
□N
|
9 |
9 |
9 |
11 |
14 |
14 |
22 |
22 |
22 |
|
φE |
70 |
70 |
70 |
70 |
70 |
70 |
102 |
102 |
125 |
|
φF |
9 |
9 |
9 |
9 |
9 |
9 |
11 |
11 |
13 |
