产品型号：ZZWP
产品口径：DN15-350
产品压力：1.0~6.4Mpa
产品材质：铸钢、不锈钢等
联系电话：15901687301

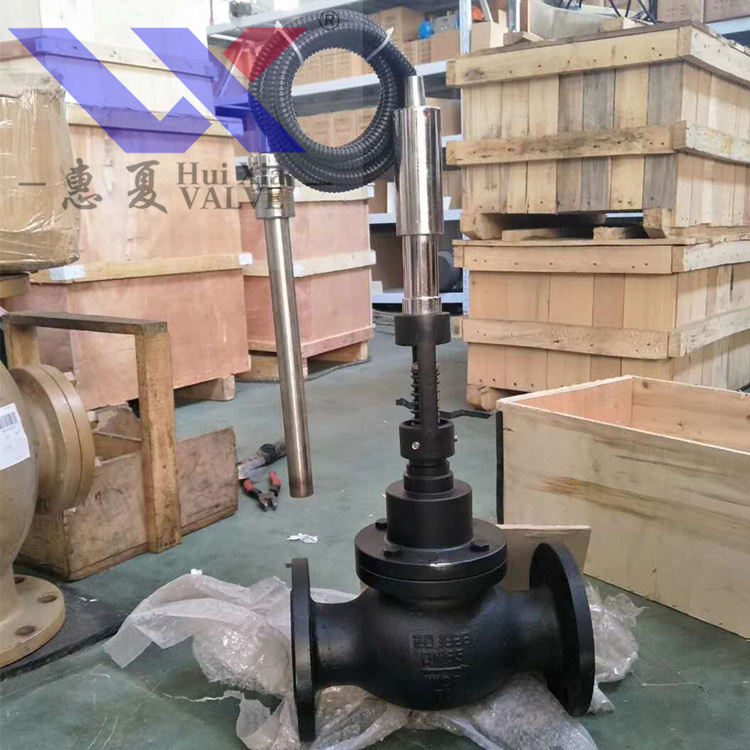

一、上海调节阀自力式温度调节阀概述
上海调节阀 自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。自力式温度调节阀具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。
二、上海调节阀自力式温度调节阀主要零件材料
|
阀体 |
ZG230—45 |
ZG1Cr18Ni9Ti |
|
阀座 |
ZG1Cr18Ni12Mo2Ti |
Cr18Ni12Mo2Ti |
|
阀芯 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
波纹管套 |
1Cr18Ni9Ti |
Cr18Ni12Mo2Ti |
|
平衡波纹管 |
1Cr18Ni9Ti |
|
|
温包 |
H62 |
1Cr18Ni9Ti |
|
毛细管 |
H62 |
1Cr18Ni9Ti |
|
接头 |
35 |
1Cr18Ni9Ti |
三、自力式温度调节阀主要技术参数
|
公称通径DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
公称压力PN(Mpa) |
1.6 4.0 |
|
额定流量系数（KV） |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|
双座 |
|
|
12 |
22 |
33 |
53 |
53 |
132 |
209 |
330 |
528 |
836 |
1210 |
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
|
额定行程(mm) |
|
6 |
8 |
10 |
14 |
20 |
35 |
|
允许最大压差(Mpa) |
1.6 |
1.5 |
0.5 |
|
温度调节范围(°C) |
0~70、50~120、100~170、150~220、200~270 |
|
调节精度（%） |
±5 |
|
允许超载值（°C） |
分别为上述温度调节范围上限加50 |
|
使用环境温度（°C） |
-40~+80 |
|
安装接头（M） |
G1” |
|
毛细管长度（M） |
3、5 |
允许
泄漏量 |
硬密封（1/h） |
双座、套筒：5×10-3×阀额定容量（II级）
单座：10-4×阀额定容量（IV） |
|
软密封（m1/min） |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、自力式温度调节阀外形尺寸
|
DN (mm) |
D (mm) |
D1 (mm) |
螺栓孔(n-Φ) |
L (mm) |
d (mm) |
L1 (mm) |
H(mm) |
G (in) |
导管长(m) |
|
32 |
135 |
100 |
4-Φ18 |
180 |
25 |
430 |
380 |
11/4″ |
3 |
|
40 |
145 |
110 |
4-Φ18 |
200 |
25 |
430 |
410 |
11/4″ |
3 |
|
50 |
160 |
125 |
4-Φ18 |
230 |
25 |
430 |
450 |
11/4″ |
3 |
|
65 |
180 |
145 |
4-Φ18 |
290 |
25 |
430 |
490 |
11/4″ |
3 |
|
80 |
195 |
160 |
8-Φ18 |
310 |
25 |
430 |
530 |
11/4″ |
3 |
|
100 |
215 |
180 |
8-Φ18 |
350 |
25 |
430 |
560 |
11/4″ |
3 |
|
125 |
245 |
210 |
8-Φ18 |
395 |
25 |
550 |
600 |
11/4″ |
4 |
|
150 |
280 |
240 |
8-Φ23 |
470 |
25 |
550 |
640 |
11/4″ |
4 |
|
200 |
335 |
295 |
12-Φ23 |
600 |
25 |
550 |
690 |
11/4″ |
4 |
|
250 |
400 |
355 |
12-Φ23 |
630 |
25 |
550 |
720 |
11/4″ |
4 |
注：
1、D、D1、n-Φ为PN1.6MPa法兰接口尺寸；
2、如用户需要PN2.5MPa产品或口径为DN15、DN20、DN25、DN300的产品，请向我公司查询尺寸；
3、阀体材质：普通铸铁、球墨铸铁、铸钢。
自力式温度调节阀许用介质与温度的关系
|
阀体材质 |
公称
压力
（MPa） |
介质温度℃ |
|
≤150 |
≤200 |
≤250 |
≤300 |
≤350 |
≤400 |
≤425 |
≤450 |
|
最大工作压力（MPa） |
|
HT200 |
1.0 |
1.0 |
|
|
|
|
|
|
|
|
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
ZG230-450 |
1.6 |
1.57 |
1.52 |
1.44 |
1.28 |
1.12 |
0.88 |
0.72 |
|
|
ZG1Cr18Ni9Ti |
1.6 |
1.6 |
1.6 |
1.4 |
1.25 |
1.1 |
1.0 |
0.9 |
0.75 |
|
ZG0Cr18Ni12Mo2Ti |
4.0 |
4.0 |
4.0 |
3.6 |
3.2 |
2.8 |
2.5 |
2.2 |
1.9 |
|
6.4 |
6.4 |
6.4 |
5.6 |
5.0 |
4.5 |
4.0 |
3.6 |
3.0 |
