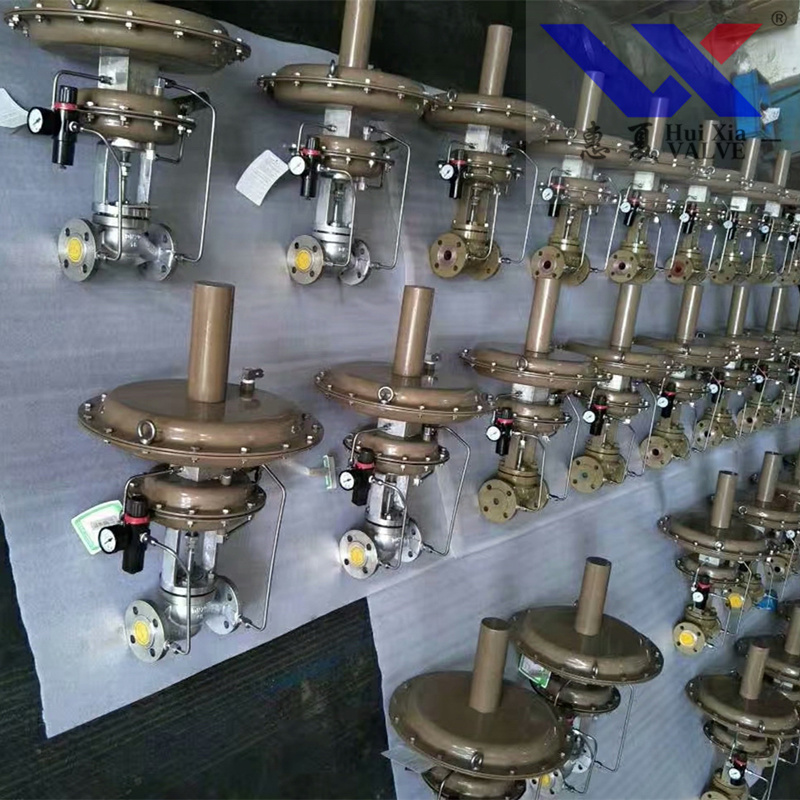

产品名称：氮封装置
产品型号： ZZYVP
产品口径： DN15～200
产品压力： 1.0MPa
产品材质： 铸钢、不锈钢等
上海调节阀ZZYVP氮封装置主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封装置由ZZYP快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。 |
|
上海调节阀【产品特点】 |
氮封装置的供（泄）氮压力设定方便，且可在连续生产的条件下进行；氮气压力设定范围广，低至0.5Kpa（50mm.w.c）,高至Kpa，比值达132倍，压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。
供氮压力调整：在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa（100mm.w.c）,通过调节调整螺丝2以改变弹簧3的预压缩（拉伸）量来达到；泄氮压力调整：在ZZDQ快速泄放阀在的压力控制器部分，通过调整座3，改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa（200mm.w.c）;呼吸阀高定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。
上海调节阀【主要零件材质】
阀体：ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12No2Ti
阀芯阀座：1Cr18Ni9Ti、Cr18Ni12No2Ti
膜片：丁腈橡胶增强涤纶织物
波纹管：1Cr18Ni9Ti
上海调节阀【技术参数】
|
公称通径DN（mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系统（KV）
|
ZZCP/ZZVP
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|
|
|
额定行程（mm)
|
6
|
8
|
10
|
15
|
20
|
|
公称压力PN（MPa)
|
0.10 1.0
|
|
差压调节范围（KPa)
|
0.5-5.5 5-10 9-14 13-19 18-24 22-28 26-33 31-38 36-44 2-51 49-58 56-66 64-78 76-90 88-100
|
|
介质温度（℃）
|
≤80
|
|
调节精度（%）
|
≤10
|
|
允许泄漏量（1/h)
|
ZZCP/ZZVP
|
10-4×阀额定容量（Ⅳ级）
|
|
ZZCN
|
5×10-3×阀额定容量（Ⅱ级）
|
|
