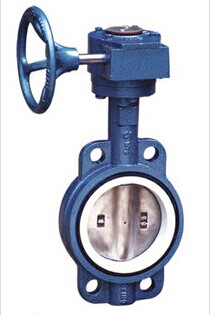

产品名称：衬氟对夹式蝶阀
型 号：D371F4
产品口径：DN50～1200
产品压力：1.0-6.4Mpa
产品材质：铸钢、不锈钢、合金钢等
联系电话：15901687301
产品详情：
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力：1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
衬氟对夹式蝶阀详细信息：
蝶阀是用随阀杆一起转动的蝶板作启闭件，用以实现阀门的开启，关闭与调节。衬里蝶阀是在过流部件，阀体、蝶板、阀杆上采用衬里技术有较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质，是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀，截止阀和其他类型的切断、调节阀门。
衬氟对夹式蝶阀结构特点：
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏，使用寿命长。
3、流量特性趋于直线，调节性能最优。
4、结构简单，开关迅速，90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
6、可根据用户需求配置气动、电动装置、满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。
衬氟对夹式蝶阀技术参数及执行标准
|
|
衬塑蝶阀
|
衬胶蝶阀
|
|
连接形式
|
|
“A”型对夹连接
|
“LT”型对夹连接
|
法兰连接
|
“A”型对夹连接
|
“LT”型对夹连接
|
|
公称通径(mm)
|
DN40~2000
|
DN40~600
|
DN50~1200
|
DN50~1000
|
DN50~600
|
|
公称压力(Mpa)
|
PN1.0、PN1.6
|
|
阀门材料
|
灰铸铁、碳钢、不锈钢
|
|
衬里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
橡胶
|
|
适用介质
|
详见防腐衬里材料
|
淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类 |
|
工作温度(℃)
|
-15~150℃
|
|
设计制造
|
GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
|
|
结构长度
|
GB/T 12221-89
|
|
连接法兰
|
JB/T 82.1-94、GB/T9113.1-2000
|
|
压力试验
|
GB/T 13927-1992
|
|
传动方式
|
手动、蜗轮蜗杆、气动、电动
|
