型号：ZPG-A/B

工作压力：1.0Mpa-50.0Mpa

工作温度：-196℃-650℃

连接方式：：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动

联系电话：15901687301

产品详情：

自动排渣过滤器概述：

ZPG-A/B型自动排渣过滤器广泛应用供热蒸汽、空气、水等工业冷却过滤器的工艺过程。它具有自动反向冲洗功能。即排除网内的杂质。适用于大中型热交换器、汽水等设备定期排除渣。

一、ZPG-A/B型自动排渣过滤器特点：

1、能自动冲洗。排污快速．不需拆卸滤网，提高工作效率。
2、流通面积大。压力损失小，抗污性强。使用寿命长。

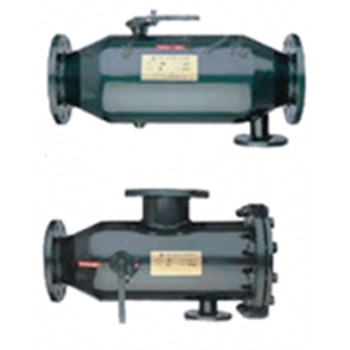

3、结构形式："A"表示直通式“8”表示直角式，安装方便。

二、自动排渣过滤器主要零件部件材料表：

要主零件部件材料表	PnrtS 零件名称	Materials 材料
	Body 阀体	CarbonmeelStaiiilessSteeI 碳钢、不锈钢
	GauzeFilterCap 滤网盖	Cartmn．steelStainlessSteel 碳钢、不锈钢
	FilterCoreNet 滤芯网	StainlessSteel 不锈钢
	Gasket 垫片	Metalgraphite 金属石墨

三、自动排渣过滤器技术参数表：

Type型号 Nominal PressureedPa) 公称压力	Connection 连接方式	Max.Allowable TMP(℃) 最高允许温度	Nomillal DiaITlelet (DN) 公称通径	Extemaldimensions(mm) 外形尺寸			Type型号 Nominal Pressure(MPa) 公称压力	Nominal diameter (DN) 公称通径	ExternalDimensions(mm) 外形尺寸				Blowdown OutletFlang 排污出口端法兰
Type型号 Nominal PressureedPa) 公称压力	Connection 连接方式	Max.Allowable TMP(℃) 最高允许温度	Nomillal DiaITlelet (DN) 公称通径	L	L1	H1	Type型号 Nominal Pressure(MPa) 公称压力	Nominal diameter (DN) 公称通径	L	L1	H1	H2	Blowdown OutletFlang 排污出口端法兰
ZPG—A PN一1.6 PN一2.5	Hange 法兰	350	50	370	240	100	ZPG—B PN一1.6 PN一2.5	50	390	190	130	130	25
			65	370	240	125		65	395	200	130	130	25
			80	450	340	145		80	490	260	150	150	40
			100	480	340	180		100	515	300	180	180	40
			125	590	380	205		125	620	320	220	220	50
			150	670	410	235		150	710	380	240	225	50
			200	750	580	290		200	830	400	270	290	80
			250	850	660	335		250	950	500	320	335	80
			300	1100	780	385		300	1190	650	360	385	100
			350	1200	890	460		350	1290	680	420	460	100
			400	1300	1050	490		400	1410	720	480	490	125
			450	1540	1150	510		450	1690	870	510	510	125
			500	1700	1300	590		500	1900	990	560	590	125
