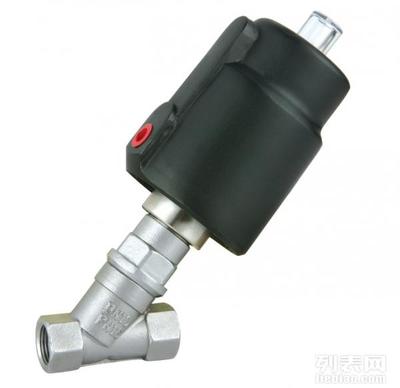

阀门图片

产品名称:气动角座阀


产品型号: Y615W

驱动方式:手动、气动、液动、电动

工作温度:-196℃-650℃

工作压力:1.0Mpa-50.0Mpa

连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍




Y615W不锈钢气动角座阀概述:
   外部先导角座阀 , 溢流口与滑块间有自调节密封压盖 , 阀体角座结构可实现较大流量 , 特别是与普通截止阀相比时。



技术参数
选取
压力范围: 0-16bar
介质温度: -10 ℃ ~+180 ℃
环境温度: -10 ℃ ~+60 ℃
阀体材料:不锈钢
密封材料:聚四氟乙烯
执行机构外壳:聚酰按
控制气体:中性气体,空气
焊接接口: ISO4200
控制功能:常开
PPS 执行机构外壳适用于环境温度 +5 ℃ ~+130 ℃
无复位弹簧双作用执行机构
三夹式连接
电子式位置反馈
独立可调行程极限,适于高低流量
手动应争开关
先导阀适用的 Namur 适配器



气动角座阀主要参数:



接口 C. (英寸)
内孔( mm )
Kv 值( m3/h )
最大工作压力( bar )
要求最小控制压力( bar )
执行器尺寸
(ф mm )
流向
控制功能
螺纹
焊接
螺纹
焊接
G3/8
G1/2
G1/4
G1
G1-1/4
G2-1/2
G2
G2-1/4
13.0
13.0
20.0
25.0
32.0
40.0
50.0
65.0
3.7
4.2
8.0
19.0
27.5
42.0
55.0
90.0
15.0
16.0
11.0
11.0
15.0
12.5
10.0
5.2
- -
16.0
11.0
11.0
15.0
10.0
7.2
- -
4.0
3.9
3.9
4.2
5.0
4.4
3.2
3.2
40
50
50
63
80
100
125
125
- -
50
50
63
80
80
100
- -
阀座下方
阀座下方
阀座下方
阀座下方
阀座下方
阀座下方
阀座下方
阀座下方




气动角座阀主要外形尺寸:



接口C.фD
内孔(mm)
执行机构尺寸(mm)
A
B
C
E
F
H
A/F
G1/2
G3/4
G1
G1-1/4
G1-1/2
G2
G2-1/2
13
20
25
32
40
50
65
50
50
63
63
63
63
80
85
95
105
120
130
150
185
173
178
212
255
301
346
372
12
12
14
16
18
20
22
64
64
80
101
127
153
153
44
44
52
60
73
86
86
137
145
173
210
260
301
315
27
32
41
50
55
70
70
