产品名称：斜面球阀
产品型号：Q16F、Q66F
产品口径：DN15-200
产品压力：0.6~10.0Mpa
产品材质：铸钢、不锈钢、合金钢等
联系电话：15901687301
斜面球阀结构特点：
1、独特的结构密封更加可靠斜面球阀又称“楔式球阀”，采用整体上装式新型结构。两阀座密封面设计成楔形两斜面，球体上部有一弹簧。在弹簧力的作用下，阀座密封面与球体紧密贴合，形成可靠的密封。
2、阀杆凸肩结构即可防脱又保证了上密封性能阀杆下端设有凸肩，可在阀体内压异常升高时，防止阀杆脱出。在弹簧及介质力的作用下，阀杆 凸肩压紧垫片，形成上密封效果。
3、先进的防火、防静电结构在球体与阀座之间设置有防火金属环。在意外火灾阀座烧损后，金属环压在球体上起到密封作用。确保系统的安全，防止重大事故发生。球体上部的予紧弹簧可将球体与阀座摩擦产生的静电，经导线导入地下。防止因静电产生的火花点燃易燃易爆介质，保证系统的安全。
4、阀门的启、闭力小，安装、维修方便阀杆填料函的密封采用填料平面与阀杆凸肩、 阀盖平面的压紧，靠弹簧的予紧力及上压盖的压紧力实现密封。减轻了阀门的启、闭力。阀门采用整体上装式结构，只须将上部阀盖拆开，既可取出阀门体内全部零件。便于阀门的维修和更换。
▲标准规范 设计制造：GB12237-1989
结构长度：GB12221-1989
法兰连接：GB9113，JB/T79 G20592，SH3406
焊接标准： GB12224-1989

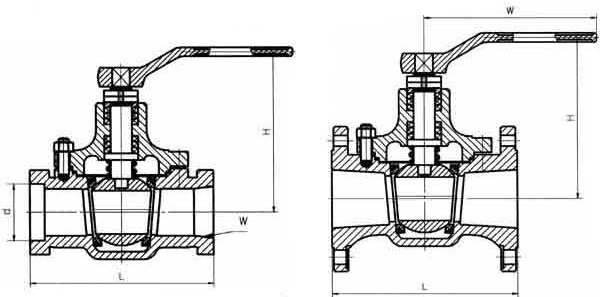

▲ 主要结构尺寸及重量
