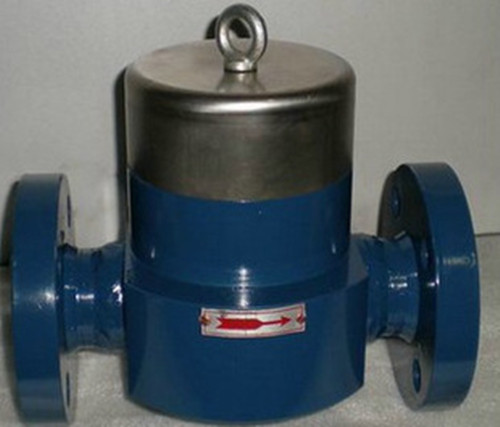

蒸汽保温型疏水阀

产品型号： CSHR65A
产品口径： DN15～50
产品压力： 0.6-6.4MPa
产品材质： 铸钢、不锈钢、合金钢等


蒸汽保温型疏水阀工作原理：

本疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的体积和流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

本疏水阀的汽室外面增加一层外壳，外壳内室和蒸汽管道相通，利用管道自身蒸汽对疏水阀的主汽室进行保温，使主汽室的温度不易降温，保持汽压，疏水阀紧紧关闭。当管线产生凝结水，疏水阀外壳降温，疏水阀才能开启排水；在过热蒸汽管线上如果没有凝结水产生，疏水阀不会开启，工作质量高，节能效果好。该阀最高允许温度为550℃，阀体为合金钢，阀心为硬质合金，经久耐用，使用寿命长，是高压.高温过热蒸汽专用疏水阀。

蒸汽保温型疏水阀产品介绍：

蒸汽保温型疏水阀是圆盘式疏水阀的最新技术，它在圆盘式蒸汽疏水阀的主气室外增加一层通蒸汽的保温外壳，使主气室的温度保持与管道的凝结水温度相同，如果没有凝结水产生疏水阀就不会开启，节能效果显著。该疏水阀采用合金钢阀体材料制造，能耐550℃的高温，能适合高压高温恶劣环境工况下的疏水，动作灵敏，工作质量高。是高压过热蒸汽管线和高压过热设备最理想的疏水阀。


蒸汽保温型疏水阀订货正确选型条件

用户根据用汽设备的最大耗汽量乘选用倍率（2—3倍），为最大凝结水量来选疏水阀的排水量。

疏水阀的最高工作压差，（即阀前工作压力减去阀后背压）有背压要注明。

疏水阀的最高工作温度。 疏水阀使用工况。 连接方式。 阀体材料。
