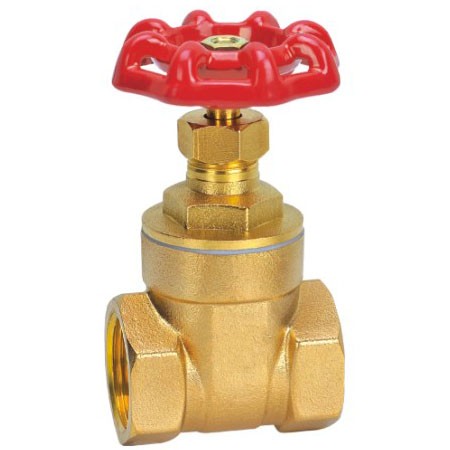

产品名称：内螺纹黄铜闸阀
产品型号：Z15W
工作压力：1.0Mpa-50.0Mpa
工作温度：-196℃-650℃
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍
驱动方式：手动、气动、液动、电动
内螺纹黄铜闸阀主要性能参数：
|
型号
|
Z15W-16T
|
|
公称压力
|
1.6MPa
|
|
工作温度
|
≤200℃
|
|
适用介质
|
水、蒸气及非腐蚀性气、液体
|
内螺纹黄铜闸阀主要连接尺寸：
|
公称通径（DN）
|
15
(1/2")
|
20
(3/4")
|
25
(1")
|
32
(11/4")
|
40
(11/2")
|
50
(2")
|
65
(21/2")
|
80
(3")
|
100
(4")
|
|
L(mm)
|
46
|
47
|
56
|
60
|
62
|
66
|
82
|
86
|
94
|
|
H(mm)
|
76
|
80
|
86
|
92
|
112
|
136
|
181
|
193
|
248
|
|
D(mm)
|
ø54
|
ø54
|
ø62
|
ø66
|
ø66
|
ø80
|
ø102
|
ø120
|
ø146
|
内螺纹黄铜闸阀主要零件材料：
|
零件
|
阀体 阀盖 闸板 阀杆
|
填料
|
手轮
|
|
材料
|
黄铜
|
聚四氟乙烯
|
铸铁
|
