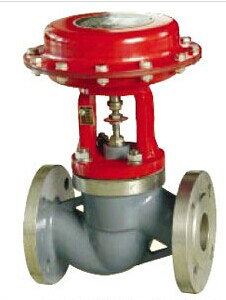

气动薄膜切断阀

产品型号： ZMQ型

产品口径： DN15-200

产品压力： 0.6~6.4Mpa

产品材质： 铸钢、不锈钢、合金钢等

工作压力:1.0Mpa-50.0Mpa



产品概述：

ZMQ型气动薄膜切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。 切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。

广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

产品特点： ·

切断阀采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30％，重量可减轻约30％。 ·阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30％。 ·阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。 ·平衡型阀内件，提高了切断阀的许用压差。 ·波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。 ·活塞式执行机构，操作力大，使用压差大。

零件资料： 阀体、密封套筒：HT200、ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti 阀芯、阀座：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太莱合金 套筒、阀塞：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太菜合金 填料：聚四氟乙烯、柔性石墨 波纹膜片：丁腈橡胶夹增强涤纶织物 弹簧：60Si2Mn 阀杆、推杆：2Cr13、1Cr18Ni9Ti 阀芯、阀塞(软质件)：增强聚四氟乙烯 波纹管：1Cr18Ni9Ti
