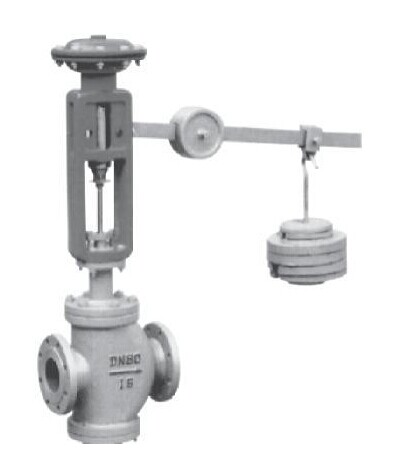

产品名称：直接作用压力调节阀
型 号：ZMHN
产品口径：DN25-200
产品压力：0.6~10.0Mpa
产品材质：铸钢、不锈钢、合金钢等
联系电话：15901687301
产品详情：
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力：1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。
直接作用压力调节阀概述：
ZMHN直接作用压力调节阀,是一种不需外加能源和操作介质,根据被控制流体的能量自行操作并保持阀前或阀后变量恒定的调节阀,用来自动调节温度在200 ℃以下的非浸蚀气体、石油、蒸汽压力为给定值,具有结构简单、动作可靠、维护方便，防火防爆和价廉等优点。
直接作用压力调节阀工作原理：
阀后式直接作用压力调节阀的调节信号，由阀后管道内取得，它随着作用在膜室上被调节压力的增加，克服重锤所产生力后,阀芯向下移动, 逐渐与阀座闭合,使流通截面减小，阀芯向上运动,流通截面增加,直到被调压力等于给定值为止。 阀前式直接作用压力调节阀的调节信号，由阀前管道内取得，它随着作用在膜室上被调压力的增加，克服重锤所产生力后，阀芯向下移动,逐渐离开阀座,使流通截面增加,直到阀前的压力下降到给定值;反之,当膜室上压力见效时,重锤所产生的力使阀芯上升,逐渐与阀座闭合,使流通截面减小，直到阀前压力增高到给定值为止。
直接作用压力调节阀技术参数和性能：
调节范围：1号膜室：0.5～1.3;2号膜室：0.1～0.5;4号膜室：0.015～0.1MPa
直接作用压力调节阀阀体：
型式：直通双座铸造球型阀公称通径：25、32、40、50、65、80、100、125、150、200mm 公称压力：PN1.6MPa 法兰标准：JB79-59、JB78-59等材料：铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti）等介质温度：-20～+220℃（介质温度大于40℃时，需在上腔充水或充不与介质相混合的液体，也可在取压管线上加冷凝器）压盖型式:螺栓压紧式填料:V型聚四氟乙烯填料
阀内组件
阀芯型式：双座柱塞型阀芯
执行机构
型式：气动薄杠杆执行机构膜片材料：丁腈橡胶夹尼龙布环境温度：-25～+55℃ 膜盖接头：M16×1.5 膜盖材料：HT200 阀作用型式：有阀前式和阀后式两种，阀后式、阀前式分别用来保持调节阀后面、前面的管道压力为恒定值
直接作用压力调节阀性能：
泄漏量:小于阀额定容量的5×10-3 可调范围：30：1
Kv值和额定行程
|
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定行程
|
4
|
7
|
10
|
13
|
19
|
28
|
|
Kv值
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
膜室类型、砣片配置
|
压力调节范围(100KPa)
|
0.15～0.65
|
0.65～0.85
|
0.85～1.0
|
1.0～2.0
|
2.0～2.5
|
2.5～3.5
|
3.5～5.0
|
5.0～8.0
|
8.0～9.5
|
9.5～13
|
|
膜室类型
|
4
|
2
|
1
|
|
砣片重量(Kg)
|
12
|
17
|
21
|
8
|
11
|
18
|
30
|
17
|
21
|
30
|
法兰距、外形尺寸
|
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L(mm)
|
185
|
200
|
225
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
|
H(mm)
|
665
|
675
|
703
|
713
|
787
|
827
|
955
|
1050
|
1072
|
1154
|
|
H1(mm)
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
|
D(mm)
|
1号膜室：185 2号膜室：225 3号膜室：375
|
