气动V型调阀

产品型号： QV647F

产品口径： DN25～300

产品压力： 0.6-6.4MPa

产品材质： 铸钢、不锈钢、合金钢等



V型调节调节阀由活塞执行机构和球阀组成，可用于高压和大口径场合，该阀在电力、石油、造纸、化工等部门得到广泛应用，对控制造纸工业的纸浆显得尤为优越。 结构紧凑，体积小巧、装卸维护方便流量系数大、可调范围广、密封可靠球芯上的V型口与阀座之间具有很好的剪切作用，适合于控制高粘度、含纤维细颗粒的流体。

主要技术参数： ·

阀体型式：直通铸造球型阀 ·公称通径：DN25～300mm ·公称压力：PN16、64.105Pa ·连接型式：对夹式，外配法兰符合JB79-59规定 ·材料：铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(1Cr18Ni9Ti) ·压盖型式：螺栓压紧式 ·填料篤型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料


阀内组件： ·

阀芯形式：V 型球型 ·

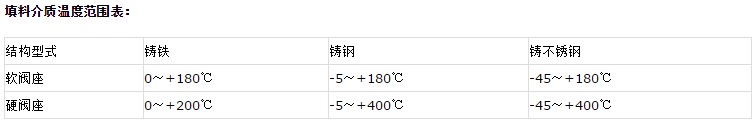

阀芯材料：不锈钢1Cr18Ni9Ti、12MO2Ti ·阀座材料：F型----填加二硫化钼强化聚四氟乙烯; L型—0CR17Ni12Mo2不锈钢薄板，其使用温度、压力范围如图 H型—0CR17NiMo2不锈钢

执行机构： ·

型号名称：9900RA、9800RA系列横装活塞式角行程执行机构 ·结构形式：双气控—无弹簧，执行机构无原始位置，工作时需二个操作压力 单气控—有弹簧，执行机构有原始位轩，工作时需一个操作压力 ·

操作压力：400～500KPa ·环境温度：-25～+60℃ ·阀作用型式：正作用---输入操作压力，输出轴接顺时针方向转动 反作用—-输入操作压力，输出轴接逆时针方向转动 ·任选附件：HEP、ZPD定位器、手轮机构、限位开关、电磁阀、空气过滤减压器 ·泄漏量：F型阀座微气泡 ·回 差：1.5%(带定位器） ·基本误差：±2%(带定位器) ·可调范围：100：1 ·固有流量特性：近似等百分比
