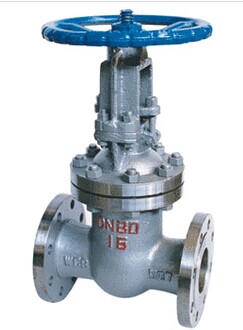

产品名称：精铸闸阀

型号：Z41H

产品口径：DN15-600

产品压力：0.6~16.0Mpa

产品材质：铸钢、不锈钢、合金钢等

联系电话：15901687301

产品详情：
制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力：1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
上海惠夏阀门有限公司拥有全球最顶尖的生产设备和技术工程师，有能力按照各国标准以及各种行业标准生产制造优质阀门。

精铸闸阀接通或截断管路中的介质，广泛适用于石油、化工、制药、电力等行业在非腐蚀性、腐蚀性介质的管路上，作闭路装置。

技术参数：

公称压力（PN）	外型尺寸及重量	公称通径DN（mm）
公称压力（PN）	外型尺寸及重量	15	20	25	32	40	50	65	80
1.6MPa	L（mm）	130	150	160	180	200	250	265	280
	H（mm）	170	190	205	270	310	358	373	435
	D。（mm）	120	140	160	180	200	240	240	280
2.5MPa	L（mm）	130	150	160	180	200	250	265	280
	H（mm）	170	190	205	270	310	358	373	425
	D。（mm）	120	140	160	180	200	240	240	280
4.0MPa	L（mm）	130	150	160	180	200	250	280	310
	H（mm）	135	190	205	270	310	371	391	455
	D。（mm）
6.4MPa	L（mm）	170	190	210	230	240	250	280	310
	H（mm）	140	195	210	280	328	390	410	485
	D。（mm）
10.0MPa	L（mm）	170	190	210	230	240	250	280	310
	H（mm）	140	195	210	280	335	425	450	510
	D。（mm）
16.0MPa	L（mm）	170	190	210	230	260	300	340	390
	H（mm）	230	260	280	312	350	512	560	585
	D。（mm）	200	200	280	320	320	360	360	400

公称压力（PN）	外型尺寸及重量	公称通径DN（mm）
公称压力（PN）	外型尺寸及重量	100	125	150	200	250	300	350	400	450	500	600
1.6MPa	L（mm）	300	325	350	400	450	500	550	600	650	700	800
	H（mm）	500	614	674	818	969	1145	1280	1450	1550	1676	—
	D。（mm）	300	320	360	400	450	560	640	720	720	720	—
2.5MPa	L（mm）	300	325	350	400	450	500	550	600	650	700	800
	H（mm）	500	614	674	818	969	1145	1280	1450	1550	1676	—
	D。（mm）	300	320	360	400	450	560	640	640	720	800	—
4.0MPa	L（mm）	350	40	450	550	650	750
	H（mm）	551	628	708	885	960	1200
	D。（mm）
6.4MPa	L（mm）	350	400	450	550	650
	H（mm）	590	688	768	973	1050
	D。（mm）
10.0MPa	L（mm）	350	400	450	550
	H（mm）	630	725	800	1020
	D。（mm）
16.0MPa	L（mm）	450	525	600	750
	H（mm）	631	723	820	990
	D。（mm）	450	560	640	720
